适配器模式(Adapter Pattern)属于结构型模式的一种,把一个类的接口变成客户端所期待的另一种接口,从而使原本接口不匹配而无法一起工作的两个类能够在一起工作…

概述

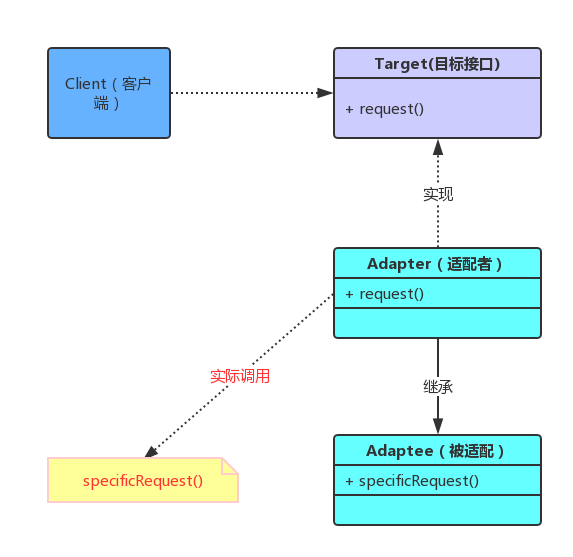

当你想使用一个已经存在的类,而它的接口不符合你的需求,或者你想创建一个可重用的类(与不兼容接口无关的类),这时候可以考虑使用适配器模式。同时它也是一种包装模式,它与装饰模式同样具有包装的功能。

http://image.battcn.com/article/images/20171104/java/design-pattern/adapter-pattern/1.png

案例

笔者算是小米的忠实用户了,从大学期间起至今都是购买的小米,期间发现小米5在推出的时候,它会送一个type-c的转接口给我们,那会type-c数据线应该还不算普及,这种做法还是蛮好的,在使用转接口后Micro USB得以重复利用,这样一来即使原装的米5数据线丢了也没关系,只要有type-c转接口,一样可以用Micro USB充电/连接电脑

类适配器

1.首先定义M4DataLine 代表是Micro USB,我们目的就是通过适配器能够用米4数据线连接米5手机

1
2
3
4
5
class M4DataLine {
public void connection() {
System.out.println("使用小米4数据线连接...");
}
}

2.定义客户端使用的接口,与业务相关

1
2
3
4
5
6
7
8
9
10
interface Target {
void connection();
}

class M5DataLine implements Target {
@Override
public void connection() {
System.out.println("使用小米5数据线连接...");
}
}

3.创建适配器类,继承了被适配类,同时实现标准接口

1
2
3
4
5
6
7
8
class M5DataLineAdapter extends M4DataLine implements Target {

@Override
public void connection() {
System.out.println("插入 type-c 转接头");
super.connection();
}
}

4.客户端代码,测试

1
2
3
4
5
6
7
8
9
10
public class AdapterMain {

public static void main(String[] args) {
Target target = new M5DataLine();
target.connection();

Target adapter = new M5DataLineAdapter();
adapter.connection();
}
}

5.结果

1
2
3
使用小米5数据线连接...
插入 type-c 转接头
使用小米4数据线连接...

对象适配器

创建适配器类,实现标准接口,将这个调用委托给实现新接口的对象来处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
class M5DataLineAdapter implements Target {

private Target target;

public M5DataLineAdapter(Target target) {
this.target = target;
}

@Override
public void connection() {
System.out.println("插入 type-c 转接头");
target.connection();
}
}

public class AdapterMain {

public static void main(String[] args) {
// 使用特殊功能类,即适配类
Target adapter = new M5DataLineAdapter(new M5DataLine());
adapter.connection();
}
}

区别

类适配器:对象继承的方式,静态的定义。

对象适配器:依赖于对象的组合,都是采用对象组合的方式,也就是对象适配器实现的方式。

JDK 中的适配器使用

使用适配器模式的类

1
2
3
java.util.Arrays#asList()
java.io.InputStreamReader(InputStream)
java.io.OutputStreamWriter(OutputStream)

Java I/O 库大量使用了适配器模式,如 ByteArrayInputStream 是一个适配器类,它继承了 InputStream 的接口,并且封装了一个 byte 数组。换言之,它将一个 byte 数组的接口适配成 InputStream 流处理器的接口。

OutputStream 类型中,所有的原始流处理器都是适配器类。ByteArrayOutputStream 继承了 OutputStream 类型,同时持有一个对 byte 数组的引用。它一个 byte 数组的接口适配成 OutputString 类型的接口,因此也是一个对象形式的适配器模式的应用。

FileOutputStream 继承了 OutputStream 类型,同时持有一个对 FileDiscriptor 对象的引用。这是一个将 FileDiscriptor 接口适配成 OutputStream 接口形式的对象型适配器模式。

Reader 类型的原始流处理器都是适配器模式的应用。StringReader 是一个适配器类,StringReader 类继承了 Reader 类型,持有一个对 String 对象的引用。它将 String 的接口适配成 Reader 类型的接口。

Spring 中使用适配器模式的典型应用

在 Spring 的 AOP 里通过使用的 Advice(通知)来增强被代理类的功能。Spring 实现这一 AOP 功能的原理就使用代理模式(1、JDK 动态代理。2、CGLib 字节码生成技术代理。)对类进行方法级别的切面增强,即,生成被代理类的代理类,并在代理类的方法前,设置拦截器,通过执行拦截器中的内容增强了代理方法的功能,实现的面向切面编程。

Advice(通知)的类型有:BeforeAdvice、AfterReturningAdvice、ThrowSadvice 等。每个类型 Advice(通知)都有对应的拦截器,MethodBeforeAdviceInterceptor、AfterReturningAdviceInterceptor、ThrowsAdviceInterceptor。Spring 需要将每个 Advice(通知)都封装成对应的拦截器类型,返回给容器,所以需要使用适配器模式对 Advice 进行转换。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public interface MethodBeforeAdvice extends BeforeAdvice {
void before(Method method, Object[] args, Object target) throws Throwable;
}

public interface AdvisorAdapter {

boolean supportsAdvice(Advice advice);

MethodInterceptor getInterceptor(Advisor advisor);
}

class MethodBeforeAdviceAdapter implements AdvisorAdapter, Serializable {

@Override
public boolean supportsAdvice(Advice advice) {
return (advice instanceof MethodBeforeAdvice);
}

@Override
public MethodInterceptor getInterceptor(Advisor advisor) {
MethodBeforeAdvice advice = (MethodBeforeAdvice) advisor.getAdvice();
return new MethodBeforeAdviceInterceptor(advice);
}

}

默认的适配器注册表

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
public class DefaultAdvisorAdapterRegistry implements AdvisorAdapterRegistry, Serializable {

private final List<AdvisorAdapter> adapters = new ArrayList<AdvisorAdapter>(3);

public DefaultAdvisorAdapterRegistry() {
// 注册适配器
registerAdvisorAdapter(new MethodBeforeAdviceAdapter());
registerAdvisorAdapter(new AfterReturningAdviceAdapter());
registerAdvisorAdapter(new ThrowsAdviceAdapter());
}

@Override
public Advisor wrap(Object adviceObject) throws UnknownAdviceTypeException {
if (adviceObject instanceof Advisor) {
return (Advisor) adviceObject;
}
if (!(adviceObject instanceof Advice)) {
throw new UnknownAdviceTypeException(adviceObject);
}
Advice advice = (Advice) adviceObject;
if (advice instanceof MethodInterceptor) {
// So well-known it doesn't even need an adapter.
return new DefaultPointcutAdvisor(advice);
}
for (AdvisorAdapter adapter : this.adapters) {
// 检查是否支持,这里调用了适配器的方法
if (adapter.supportsAdvice(advice)) {
return new DefaultPointcutAdvisor(advice);
}
}
throw new UnknownAdviceTypeException(advice);
}

@Override
public MethodInterceptor[] getInterceptors(Advisor advisor) throws UnknownAdviceTypeException {
List<MethodInterceptor> interceptors = new ArrayList<MethodInterceptor>(3);
Advice advice = advisor.getAdvice();
if (advice instanceof MethodInterceptor) {
interceptors.add((MethodInterceptor) advice);
}
for (AdvisorAdapter adapter : this.adapters) {
// 检查是否支持,这里调用了适配器的方法
if (adapter.supportsAdvice(advice)) {
interceptors.add(adapter.getInterceptor(advisor));
}
}
if (interceptors.isEmpty()) {
throw new UnknownAdviceTypeException(advisor.getAdvice());
}
return interceptors.toArray(new MethodInterceptor[interceptors.size()]);
}

@Override
public void registerAdvisorAdapter(AdvisorAdapter adapter) {
this.adapters.add(adapter);
}

}

总结

优点

  • 可以让任何两个没有关联的类一起运行
  • 提高了类的复用,想使用现有的类,而此类的接口标准又不符合现有系统的需要。通过适配器模式就可以让这些功能得到更好的复用。
  • 增加了类的透明度,客户端只关注结果
  • 使用适配器的时候,可以调用自己开发的功能,从而自然地扩展系统的功能。

缺点

  • 过多使用会导致系统凌乱,追溯困难(内部转发导致,调用A适配成B)

适用场景

  • 系统需要使用一些现有的类,而这些类的接口(如方法名)不符合系统的需要,甚至没有这些类的源代码。
  • 想创建一个可以重复使用的类,用于与一些彼此之间没有太大关联的一些类,包括一些可能在将来引进的类一起工作。

小故事

魏文王问名医扁鹊说:“你们家兄弟三人,都精于医术,到底哪一位最好呢?”
扁鹊答:“大哥最好,二哥次之,我最差。”
文王再问:“那么为什么你最出名呢?”
扁鹊答说:“我大哥治病,是治病于病情发作之前。由于一般人不知道他率先能铲除病因,所以他的名气无法传出去,只有我们家的人才知道。我二哥治病,是治病于病情初起之时。一般人以为他只能治轻微的小病,所以他的名气只及于本乡里。而我扁鹊治病,是治病于病情严重之时。一般人都看到我在经脉上穿针管来放血、在皮肤上敷药等大手术,所以以为我的医术高明,名气因此响遍全国。”
比较起来,能防范于未然是最高明的,但往往因防范在前,不会出现恶果,使事物保持了原态,没有“明显”的功绩而被忽略。正如不见防火英雄,只有救火英雄一样。高明者不见得一定名声显赫。

建议尽量使用对象的适配器模式,少用继承。适配器模式也是一种包装模式,它与装饰模式同样具有包装的功能,此外,对象适配器模式还具有委托的意思。总的来说,适配器模式属于补偿模式,专门用来在系统后期扩展、修改时使用,但要注意不要过度使用适配器模式。

参考文献:《大话设计模式》

IBM developerWorks:适配器模式原理及实例介绍
